产品概述
光伏并网箱是用于户用光伏电站系统，运行方式以用户侧自发自用、多余电量上网；为了最大限度的保护系统安全运行 , 确保逆变器与市电电网的安全协调，提高系统可靠性及电能计量而设计的光伏并网配电箱。
该产品具有防护等级高，使用寿命长，安装操作方便等特点。其功能有隔离保护，过载保护、短路保护、浪涌接地保护、过欠压保护及恢复后重合、发电电能计量等。
型号及其含义
| ① | 光伏并网箱 | ④ | 互感器 |
| ② | L：普通 H：高端 | ⑤ | P：塑料箱体 无：金属箱体 |
| ③ | 功率大小 |

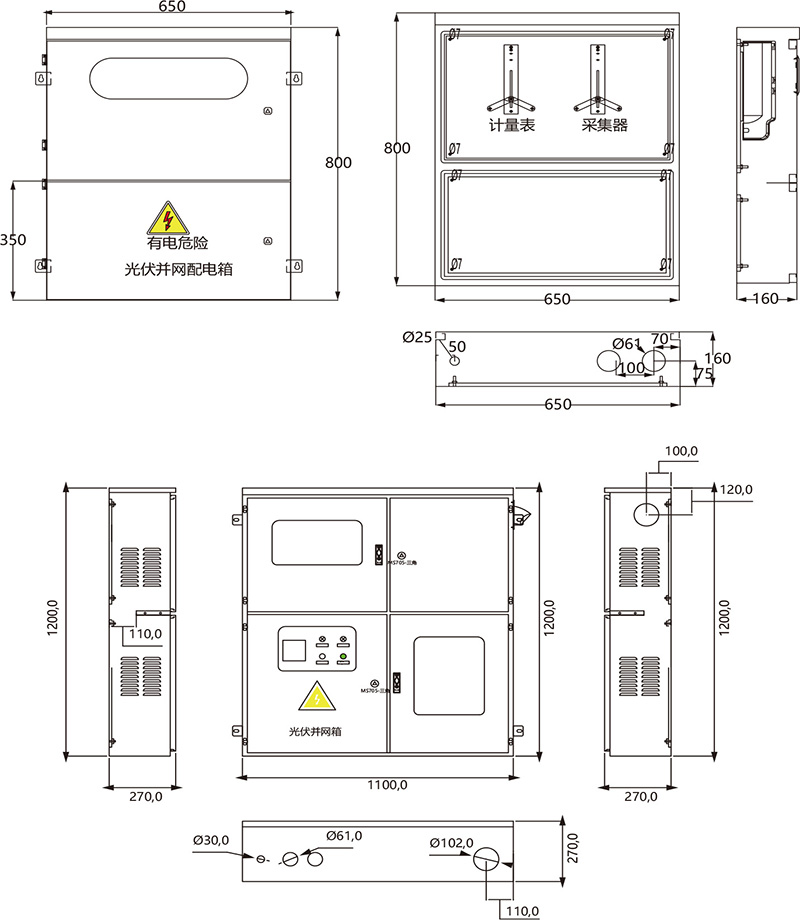

外形尺寸图
技术参数
| 型号（BWX） | 05 | 10 | 15 | 30 | 40 | 50 | 60 | 90T | 110T | 130T |
| 基本参数 | ||||||||||
| 逆变器输入路数 | 1 | |||||||||
| 输出路数 | 1 | |||||||||
| 额定交流电压 | 220V/230V/240V | 400V | ||||||||
| 最大额定输入电流 | 32A | 63A | 32A | 63A | 80A | 100A | 125A | 200A | 225A | 250A |
| 额定频率 | 50Hz/60Hz | |||||||||
| 电能表接入 | 直接接入 | 直接接入 / 二次接入 | 二次接入 | |||||||
| 外壳箱体 | ||||||||||
| 箱体材质 | PC/SMC/ 冷轧钢 / 不锈钢 | |||||||||
| 防护等级 | IP65 | |||||||||
| 碰撞防护等级 | IK10 | |||||||||
| 箱体尺寸 | 定制 | |||||||||
| 逆变器接入端口 | M50(Φ32.7~38mm) | |||||||||
| 电网接入端口 | M50(Φ32.7~38mm) | |||||||||
