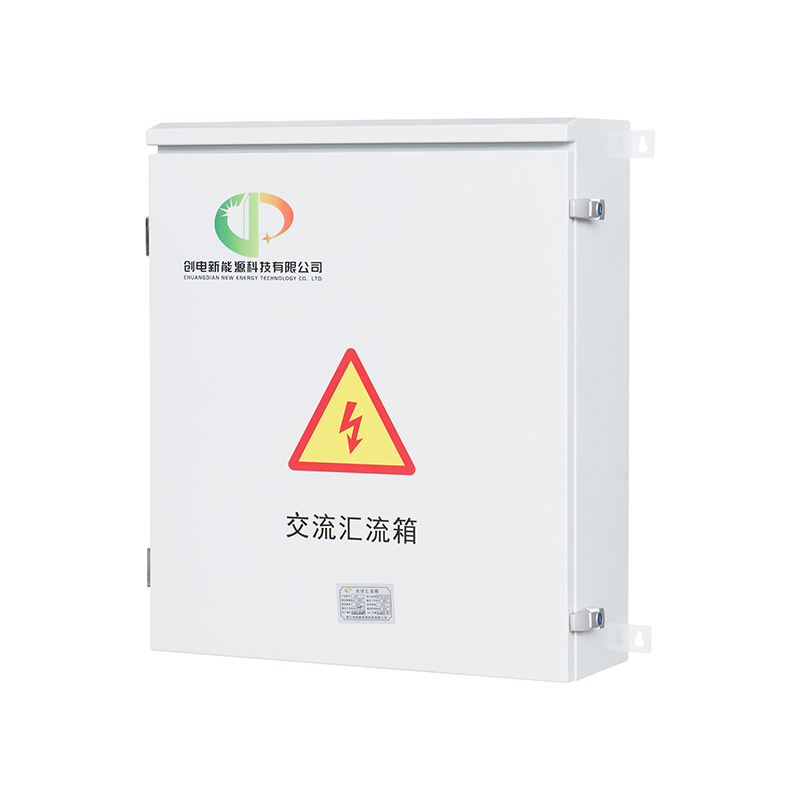

产品概述
CDHLX-AC 光伏汇流箱是适用于多台光伏逆变器汇流成一路至光伏并网柜，具备光伏侧，电流、电压保护、防雷保护、设备通讯功能、
防护等级 IP65、满足光伏户外使用等级、可提供多项定制需求。
型号及其含义
| ① | 企业代号 | ④ | 输入路数（4/6/8） |
| ② | 产品型号（汇流箱） | ⑤ | 输出路数 |
| ③ | 光伏交流 | ⑥ | AC400V/AC480V/AC690V |

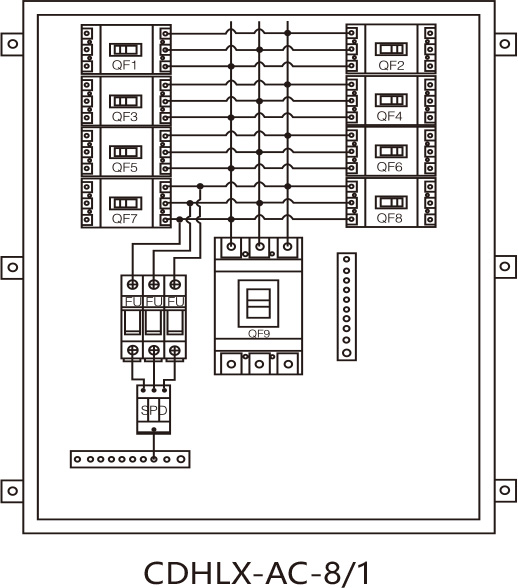

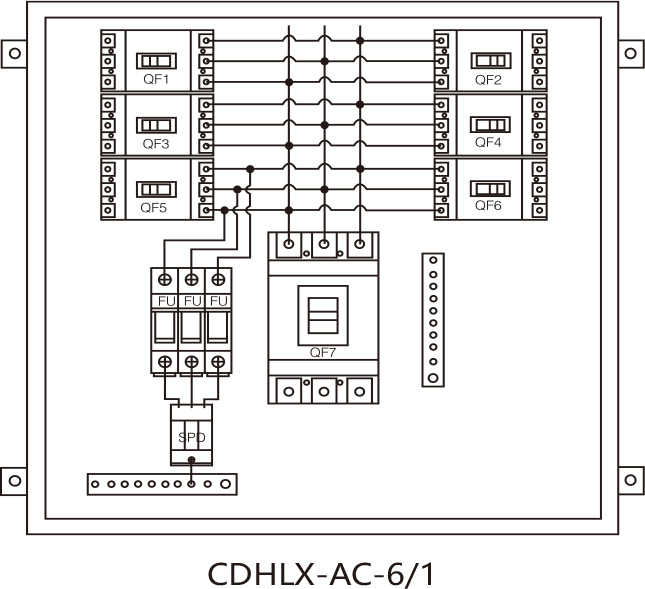

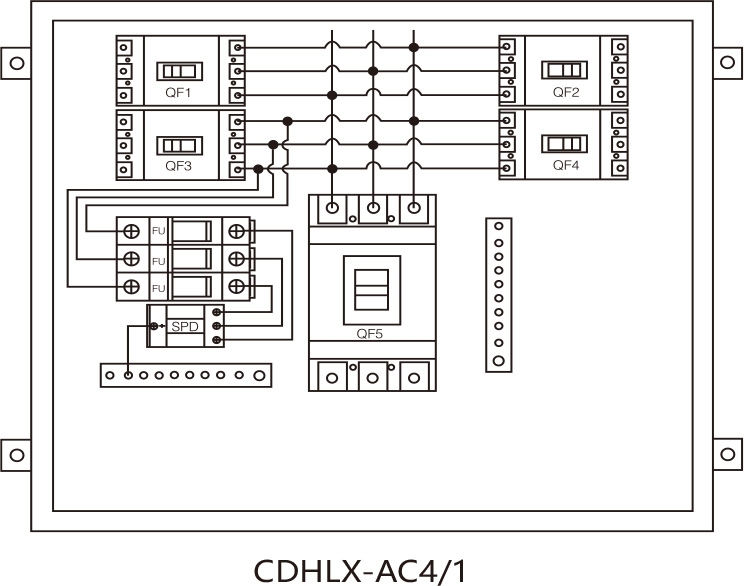

外形尺寸图
技术参数
| 产品型号 | CDHLX-AC4 | CDHLX-AC6 | CDHLX-AC8 |
| 输入路数 | 4 | 6 | 8 |
| 最高输入电压 | AC690 | AC690 | AC690 |
| 每路输入电流 | 0~100A | 0~100A | 0~100A |
| 最高输出电流 | 250A | 400A | 630A |
| 额定工作电压 Un | 480VAC | 480VAC | 480VAC |
| 电压保护水平 Up | ≤ 3.2kV | ≤ 3.2kV | ≤ 3.2kV |
| 标称通流容量 In(8/20μs) | 20kA（可根据客户要求选配） | ||
| 最大通流容量 Imax(8/20μs) | 40kA（可根据客户要求选配） | ||
| 响应时间 | ＜ 25ns | ||
| 温湿度 | 工作温度：-40~+85℃，湿度 95%，无凝露、无腐蚀性气体场所 | ||
| 海拔 | ≤ 4000m | ||
| 输入输出开关 | 断路器 | ||
| 浪涌保护器 | 标配 | ||
| 箱体材质 | 热镀锌钢板 / 不锈钢 / 冷轧钢板 / 工程塑料 | ||
| 箱体防护等级 | IP65 | ||
| 电缆接头防护等级 | IP66 | ||
| 体积（宽 × 高 × 深） | 800mm×600mm×200mm | 800mm×800mm×200mm | 800mm×1000mm×200mm |
