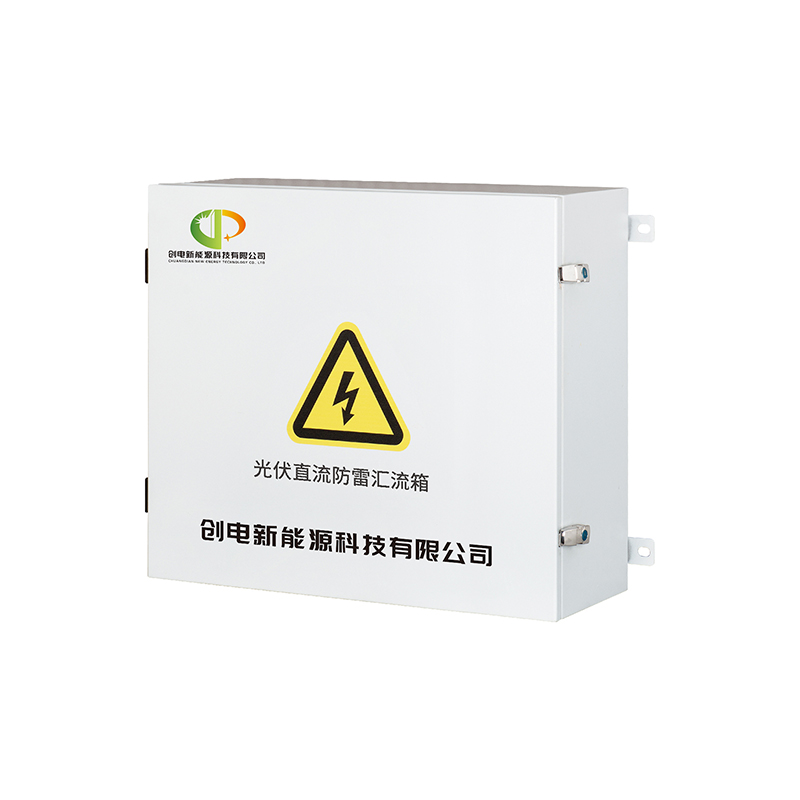

产品概述
CDHLX-PV 光伏汇流箱适用于逆变器的最大输入电压 DC550V/DC1500V，箱体可采用不锈钢、冷轧钢制作，具有防火阻燃、温升、抗撞击、抗紫外线等测试，防护等级达到 IP65 等。该产品严格按照“光伏汇流设备技术规范”CGC/GF 037:2014 的要求进行设计配置，为用户提供一个安全，简洁，美观适用的光伏系统产品。CDHLX-PV24/Z/D 防雷汇流箱是将最多 24 路光伏电池组件串的直流输入汇流合成 1 路或多路输出，每路配熔断丝，输出配备防雷器和断路器，大大简化了直流配电柜及逆变器的输入接线。提供防雷保护，短路保护和接地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有汇流监测单元，能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态等。
该装置内部布置简洁明了，布线整齐合理。可靠性高，维护简单。户外壁挂式安装，能适应各种恶劣环境。
除了相关核心元器件外，其他可按用户要求定制。

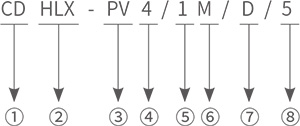

型号及其含义
① | 创电新能源 | ⑤ | 输出路数或 MPPT 数量（1~3） |
② | 产品型号（汇流箱） | ⑥ | 监测模块 |
③ | 光伏直流 | ⑦ | 防反二极管 |
| ④ | 输入路数（1~24） | ⑧ | DC550V/DC1500V |
技术参数
| 产品型号 | CDHLX-PVG24 | CDHLX-PVG16 | CDHLX-PVG12 | CDHLX-PVG8 |
| 输入路数 | 17-24 | 13-16 | 8-12 | 8 路以下 |
| 最高输入电压 | 1500V | |||
| 每路输入电流 | 0~20A | |||
| 最高输出电流 | 420A | 280A | 210A | 140A |
| 断路器壳架电流 | 630A | 400A | 315A | 250A |
| 输入接头 | MC4( 可选 ) | |||
| 输入防水端子大小 | M16(Φ4~8mm) | |||
| 输出防水端子大小 | M63(Φ37~44mm) | |||
| 接地防水端子大小 | M18(Φ5~10mm) | |||
| 通讯防水端子大小 | M18(Φ5~10mm) | |||
| 监测模块 | 检测每路电流、母线电压、断路器状态、防雷器状态、箱体温度 | |||
| 通信方式 / 协议 | RS485 总线 / 标准的 MODBUS-RTU 协议 | |||
| 防反功能 | 配置模块化封装防反二极管（选配） | |||
| 温湿度 | 工作温度：-40~+85℃，湿度 95%，无凝露、无腐蚀性气体场所 | |||
| 海拔 | ≤ 4000m | |||
| 监测模块功耗 | 工作时≤ 8W | |||
| 辅助电源 | 辅助电源：AC85V~265V/DC24V(10%)/DC300V~1500V | |||
| 箱体材质 | 热镀锌钢板 / 不锈钢 / 冷轧钢板 | |||
| 防护等级 | IP65 | |||
