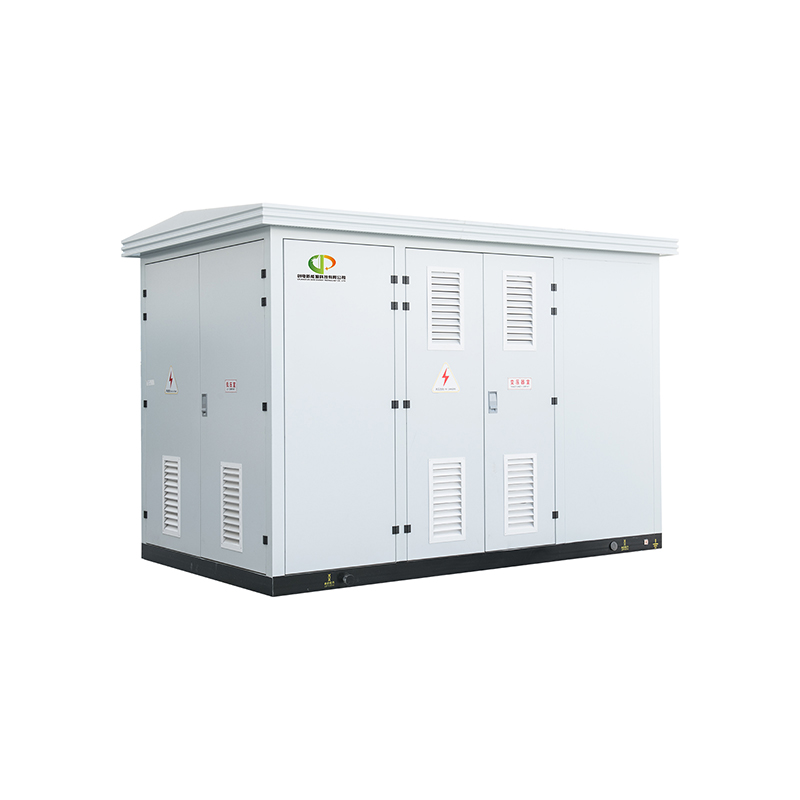

产品概述
本产品完全符合 GB17467《高压低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。
型号及其含义
| ① | 预装式变电站 |
② | 结构特征：P- 品字形；M- 目字形 |
| ③ | 设计序号 |
| ④ | 高压侧额定电压 (kV) |
| ⑤ | 低压侧额定电压 (kV) |
| ⑥ | 变压器额定容量 (kVA) |
使用条件
> 海拔高度：≤ 1000m；
> 环境温度：-25℃ ~+40℃；
> 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
> 防震水平：水平加速度 0.4m/s2，垂直加速度 0.15m/s2；
> 安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险。
注：当不能满足正常使用条件要求时，请用户与我公司协商解决。

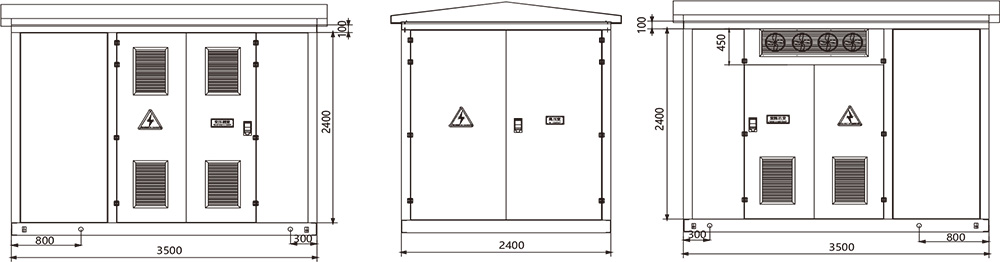

安装尺寸图
订货须知
用户如订货需提供以下资料：
> 型号、容量、数量、颜色外形尺寸要求，外壳材料；
> 变压器的型号、性能、联结组别、分接范围及阻抗要求；
> 高低压侧一次接线方案、元器件型号、规格和要求；
> 变压器油 (25#、45#、高燃点油 )；
> 电力智能化管理网或物业管理对箱式变电站的入网配置要求；
> 使用环境要求。
技术参数
| 项目 | 单位 | 参数 | |
| 高压单元 | 额定频率 | Hz | 50 |
| 额定电压 | kV | 7.2、12 | |
| 额定电流 | A | 400、600 | |
| 转移电流 | A | 1200~3150 | |
| 工频耐受电压 对地和相间 / 隔离端口 | kV | 42/48 | |
| 雷电冲击耐受 对地和相间 / 隔离端口 | kV | 75/85 | |
| 额定短路开断电流（限注熔断器） | kA | 31.5 | |
| 额定容量 | kVA | 30~2000 | |
| 分接范围 | ±2×2.5%、±5% | ||
| 变压器单元 | 联结组别 | % | Yyn0、Dyn11 |
| 阻抗电压 | % | 4、4.5 | |
| 低压单元 | 额定电压 | V | 220、380 |
| 主回路额定电流 | A | 50~4000 | |
| 支路电流 | A | 5~800 | |
| 外壳 | 防护等级（常规产品） | IP44 | |
| 噪音水平 | db | ≤ 50 | |
