产品概述
本产品具有体积小、安装维护简便、低噪音、低损耗、防盗、全保护、过负荷能力强等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

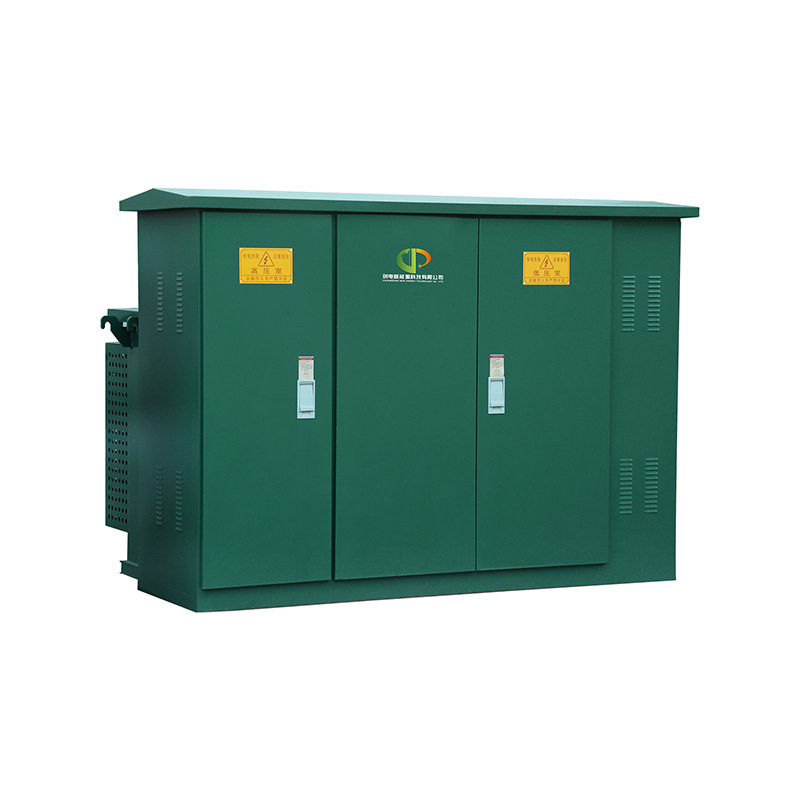

ZGS11-12 系列预装式变电站 ( 美式 )， 适用于 10kV 环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。本产品符合下列标准：GB17467《高压低压预装式变电站》DL/T537《高压低压预装箱式变电站选用导册》。
型号及其含义
① | 预装式dd变电站 ( 美式 ) | ④ | 高压开关设备配备主开关类别 F- 负荷开关；F·R- 负荷开关 + 熔断器 |
| ② | 设计序号 | ⑤ | 高压开关设备配用操动机构类别 T- 弹操机构；S- 手动机构 |
| ③ | 额定电压 | ⑥ | 变压器额定容量 (kVA) |
使用条件
> 海拔高度不超过 1000m；
> 环境温度：-35℃ ~+40℃；
> 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
> 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。

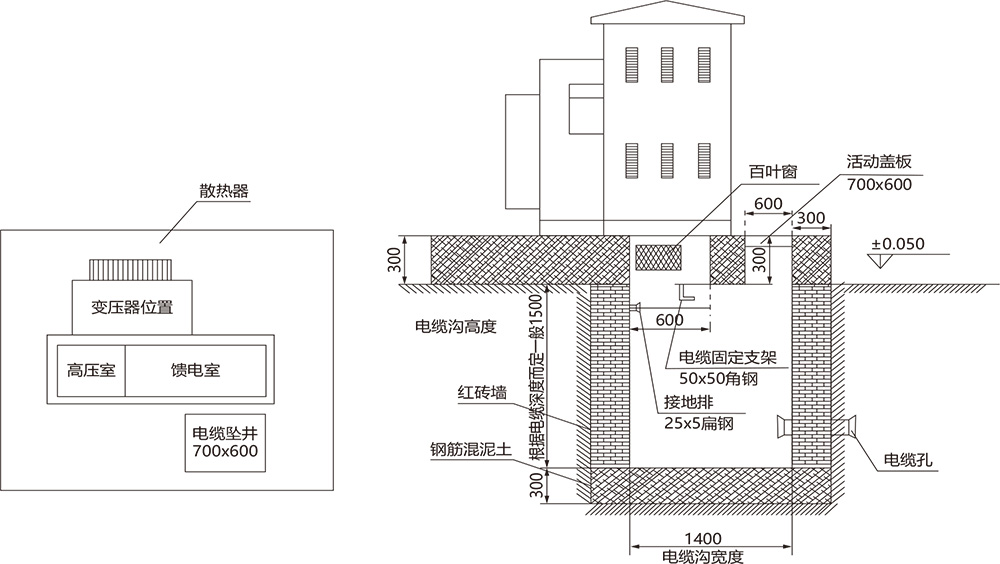

安装尺寸图
订货须知
> 产品运行场所及特殊性要求；
> 提供产品订货图样，订货图中应有接线图，并应注明变压器容量，主要元件型号规格，配电分支回路及容量；
> 需配置电能计量和无功自动补偿装置时，应提供计量电度表及互感器配置要求，注明补偿电容器容量；
> 注明产品表面处理的要求；
> 组合式变压器定货时请注明终端型或环网型。
> 最终生产产品结合实际现场与图纸双方确认。
技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | kV | 10/0.4( 高压 / 低压 ) |
| 最高工作电压 | kV | 12( 高压侧 ) |
| 额定频率 | Hz | 50 |
| 额定容量 | kVA | 50-800 |
| 1 分钟工频耐压 | k | 35 |
| 雷电冲击电压 | kV | 75 |
| 冷却方式 | 油浸自冷 | |
| 高压后备熔断器开断电流 | kA | 50 |
| 插入式熔断器开断电流 | kA | 25 |
| 环境温度 | ℃ | -35~+40 |
| 线圈允许温升 | ℃ | 65 |
| 无载调压 | ±5% 或 ±2×2.5% | |
| 嗓声等级 | db | 50 |
| 防护等级 | IP43 |
