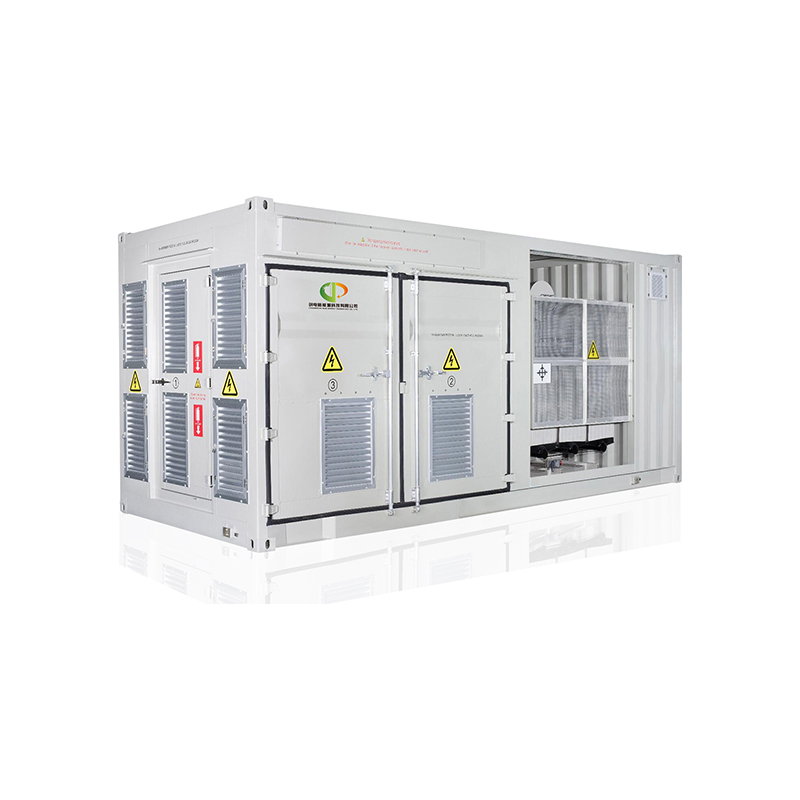

产品概述

    光伏逆变升压一体机将户外型光伏逆变器、升压变电站 ( 华式箱变、欧式箱变、美式箱变 )、高压开关设备、低压辅助供电、通讯和监控等设备集成到一起形成一体化设备，拥有独立的自供电系统、温湿度控制系统、火灾报警系统 ( 烟感）、消防系统 ( 灭火器 )、照明系统，并具备视频监控等系统的电源供应和网络接入能力。

    全套设备均安装于一体机公共底座上，主回路采用母排连接，套管等不能承受较大应力的部件需采用软连接过渡。产品具有具备标准的电力调度接口，一站式解决光伏电池组件直流输出环节到电网并网环节的逆变单元方案。

产品特点

> 直流柜、逆变器、交流柜、升压变压器、中压负荷开关柜、空调、监控于一体 ;

> 独特的 R 法高压联接，检修无需停电 ;

> 逆变器采用模块化设计，积木式组装；

> 整体吊装，方便快捷，大大缩短电站施工周期；

> 节省施工费用，降低施工难度和不可控风险；

> 标准化单元整体方案，快速调试接入并网；

> 最大限度的系统集成，降低设备造价。

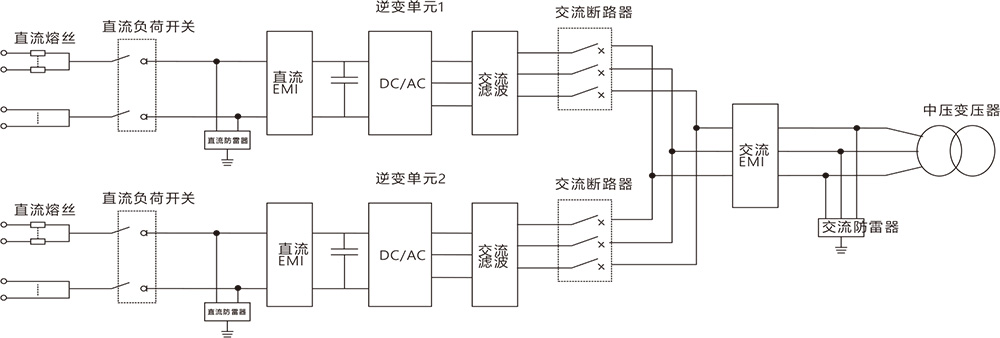

电路框图

技术参数
