产品概述

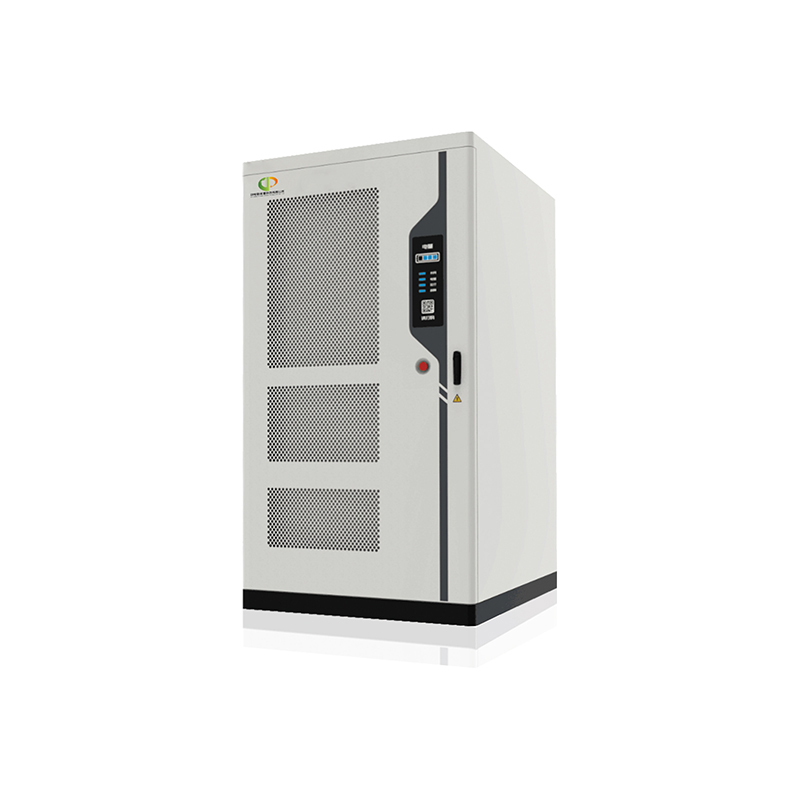

CD-IES001 系列储能汇流柜是箱式储能系统的主要设备之一 , 其作用是将各电池簇并联汇流并输出至 PCS, 配合系统监控装置对其输出电压、电流以及绝缘情况等进行监测 , 并且借助于其中的开关电源满足系统内关键器件的供电。通过以太网通信将数据或状态信息上传到电池堆管理系统 (BMS), 并接收管理系统的命令控制直流汇流总开关的分合。
使用条件
储能汇流柜主要解决了传统高压箱空间不足，没有设置有效的绝缘措施及安全防护部件，有极大安全隐患的问题，包括箱体，箱体的一侧设置有柜门，柜门上设置有一级管理单元，箱体内部设置有支撑绝缘板，上方设有断电保护器，断电保护器的下方设有二级管理单元，二级管理单元的下方设置有交换机、断路器组和继电器组，箱体内部的下部设有汇流连接单元，接入口正极连接熔断器，负极连接分流器，熔断器和分流器共同连接断路器后连接接出口。将传统高压箱与汇流柜合并成新式汇流柜，绝缘距离大大增加，安全性能得到保证；将直流接触器改为断路器，并在箱体内部设置绝缘支撑板进行绝缘，保证箱体的安全性能。收若干较高频率的高次谐波，达到滤波效果，同时补偿无功功率减少电压畸变。采用微机综合自动保护装置，实时跟踪系统变化，使设备安全可靠运行。
> 热镀锌 + 喷涂材质，防锈防腐蚀，耐酸碱环境。
>1500V 总控管理单元，支持 32 簇并联。
> 可视化操作监控工业大屏。
> 严谨的电器间隙，爬电距离的设计。
> 支持 485、CAN、以太网等多路通信。
> 直流主回路的短路保护。
> 电浪涌保护 (SPD)。
> 电流，电压测量。
> 动作部件触电状态检测。

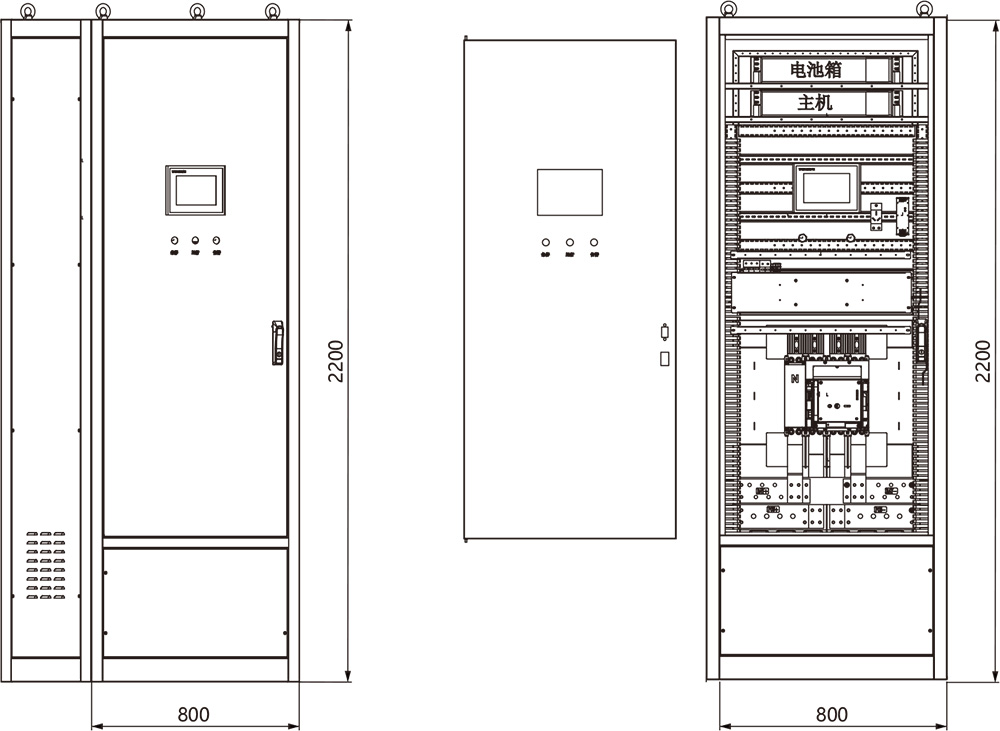

外形尺寸
