产品概述

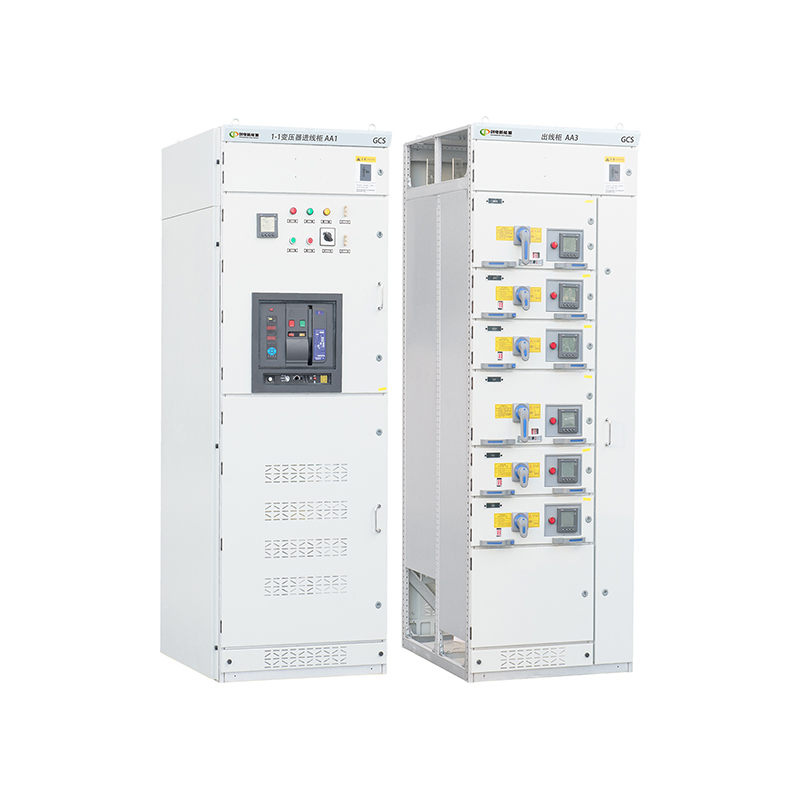

GCS 型低压抽出式开关柜 ( 以下简称开关柜 ) 适用于三相交流 50Hz，额定电压 380V(400V)，额定电流 4000A 及以下的三相四线制及三相五线制电力系统。广泛被发电厂、变电站、工矿企业、大楼宾馆、机场、码头等电力用户作为电能分配、转换、控制和无功功率补偿之用，它包含有动力中心 (PC) 和电动机控制中心 (MCC) 之功能，并可设计成固定柜和抽屉混合柜型，满足不同的供配电需要。开关柜具有分断能力高、动热稳定性好、结构新颖合理、电气方案系列完善、防护等级高等特点。
型号及其含义
| ① | 封闭式开关柜 |
| ② | 抽出式 |
| ③ | 创电新能源 |
| ④ | 主电路方案号 |
安装条件
> 海拔高度：≤ 2000m；
> 空气温度：周围空气温度上限为 +40℃，下限为 -5℃。并且在 24 小时内平均温度不高于 +35℃在贮存、运输条件下最低温度为 -30℃。
> 相对湿度：最高温度 +40℃时不超过 50%；在较低温度时允许有较高的相对湿度 ( 例如：+20℃时为 90%)；但应考虑到由于温度的变化 可能会偶尔产生凝露的影响。
> 安装场所：设备安装时垂直面的倾斜不超过 5°；应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所。
注 : 当上述正常使用条件不能满足使用要求时，由用户与制造厂协商。

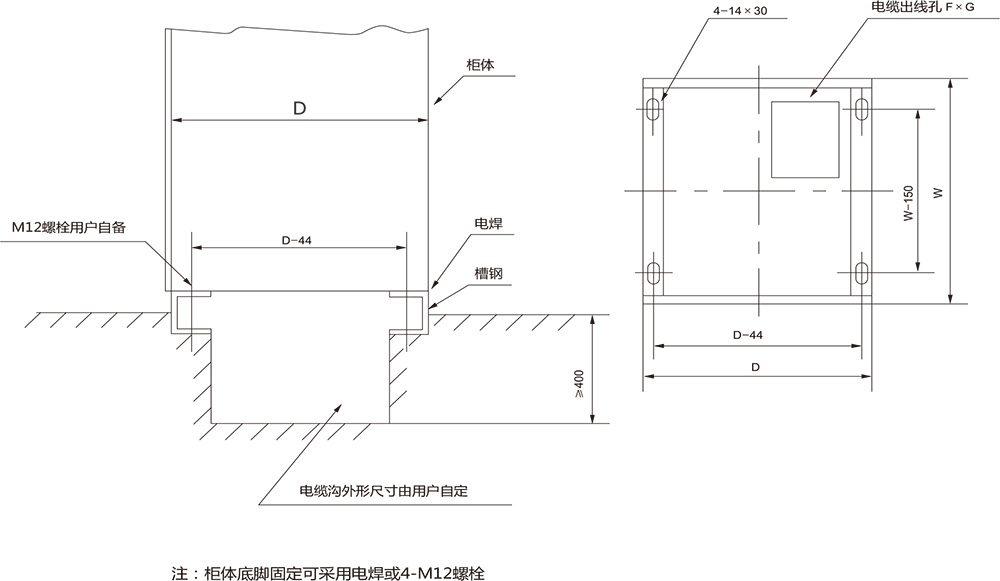

开关柜外形尺寸
| 开关柜名称 | 宽度 (W) | 深度 (D) | 高度 (H) | 电缆出线口 (F*G) |
| 进线柜 | 600、800、1000 | 800、1000 | 2200 | |
| 联络柜 | 800、1000 | |||
| 馈电柜 | 800、1000 | 200x400、400x400 | ||
| 抽屉柜 | 800、1000 | 200x350、400x350 | ||
| 补偿柜 | 800、1000 |

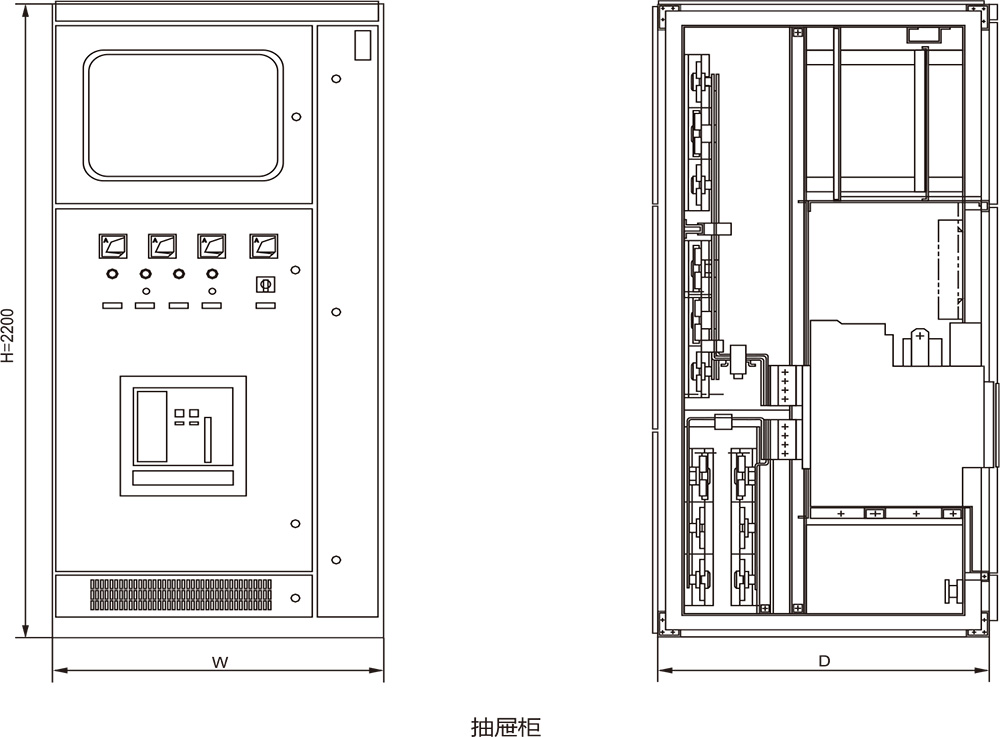

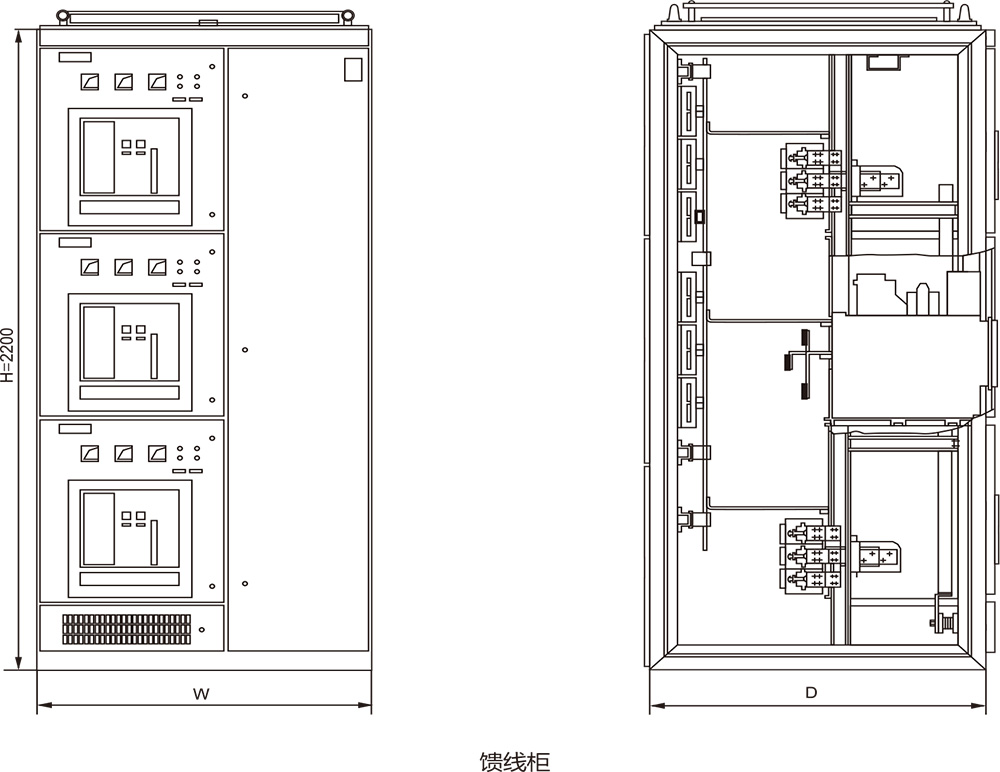

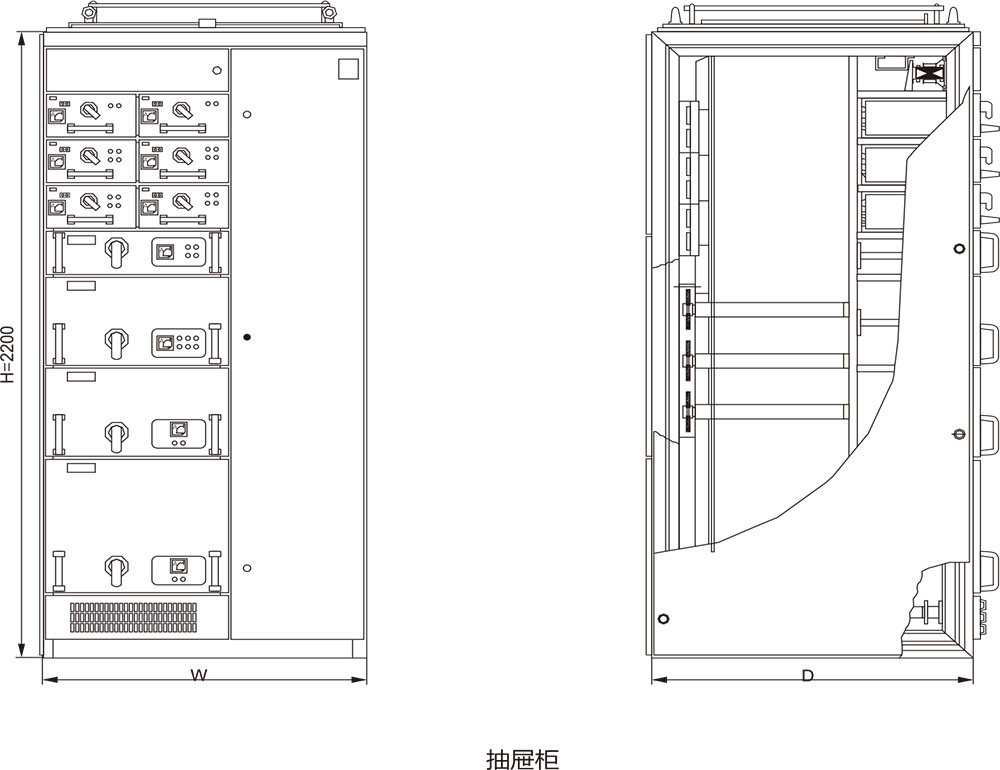

外形尺寸图
w
技术参数
| 名称 | 参数 |
| 额定绝缘电压 (V) | AC660 |
| 额定工作电压 (V) | AC380V(AC400) |
| 水平母线额定电流 (A) | ≤ 4000A |
| 垂直母线额定电流 (A) | 1000A |
| 抽屉回路最大电流 (A) | 400A |
| 额定频率 (Hz) | 50(60) |
| 水平母线峰值耐受电流 (kA) | 105,176 |
| 水平母线短时耐受电流 (KA/1S) | 50,80 |
| 垂直母线峰值耐受电流 (kA) | 105 |
| 垂直母线短时耐受电流 (KA/1S) | 50 |
| 额定工频耐受电压 (V/1min) | 2500 |
| 二次工频耐受电压 (V/1min) | 2500 |
| 外壳防护等级 | IP40 |
| 外壳尺寸 (mm) | 宽 600(800,1000)× 深 800(1000)× 高 2200 |
| 功能单元有效高度 (mm) | 1760 |
