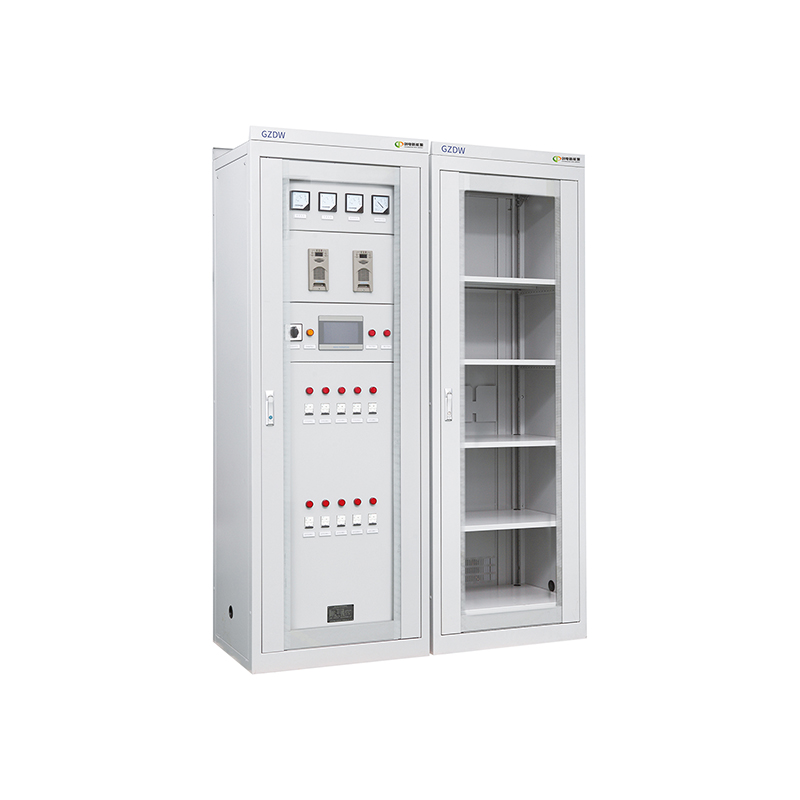

产品概述

    GZDW 直流电源柜应用于大中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸、继电保护、自动控制、事故照明、灯光和音响信号等所需的直流电源也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生，银行、宾馆、高层建筑和计算机网络等行业所需的直流电源；微机控制直流电源柜可用于无人职守、远程集中监控的发电厂、变电站和其他行业的直流电源。

    本产品负荷 JB/T5777 4-2000《电力系统直流电源设备通用技术条件及安全要求》标准。

型号及其含义

使用条件

> 海拔高度：不超过 2000m，在订货时应先注明；

> 环境温度：-5℃ ~+40℃；

> 相对湿度：不大于 90%，（20±5℃时）。

注：特殊条件可与本公司协商解决。

技术参数

> 输入电源电压：三相交流 380V±10%，50Hz±5%；

> 输出直流电压额定值：24V；48V；110V；220V；

> 输出直流电流额定值：5A，8A，10A，15A，20A，30A，40A，50A，80A，100A，150A，200A，250A；

> 蓄电池额定容量：10Ah，20Ah，38Ah，40Ah，50Ah，60Ah，65Ah，80Ah，100Ah，150Ah，200Ah，250Ah，300Ah，400Ah；

> 电压调节范围（见下表）；

> 输出直流电流调节范围：额定值的 0~100%；

> 稳定精度：<±1%；

> 稳流精度：<±1%；

> 纹波系数：<1%；

> 整机噪声：<55dB；

> 主变压器温升：70℃；

> 工作方式：连续工作；

> 效率 >90%；

> 防护等级：IP20~IP30。

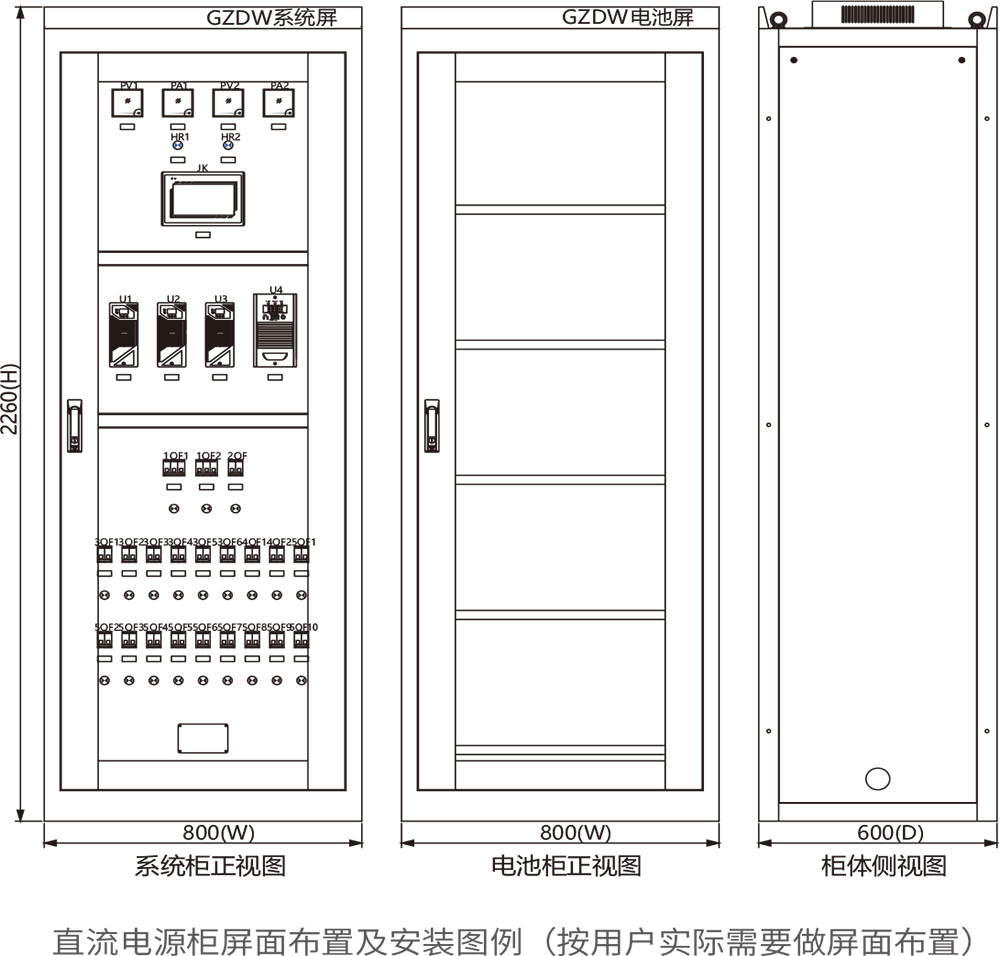

安装尺寸图

技术参数
