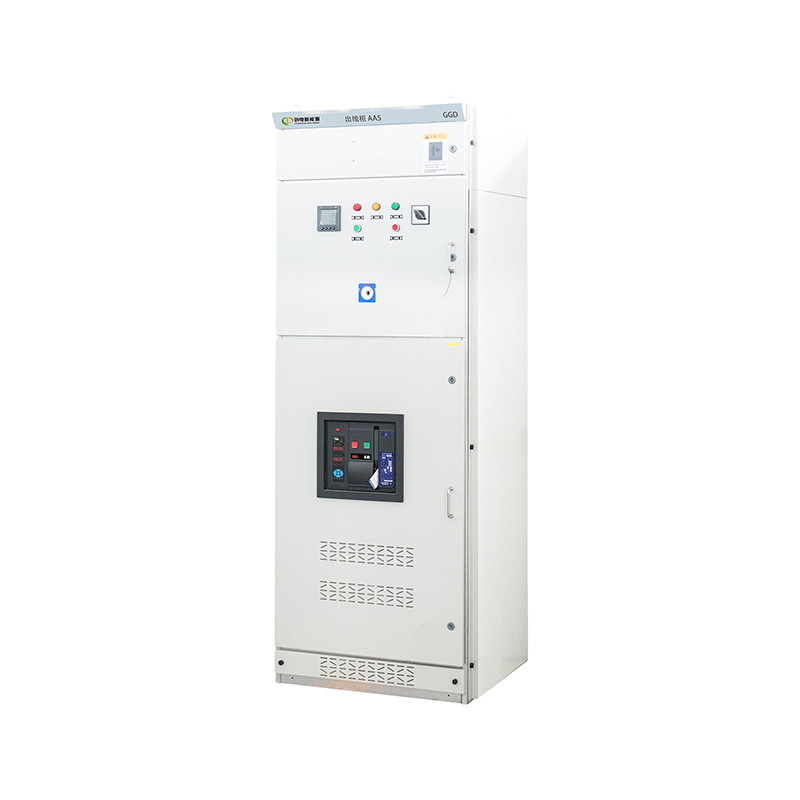

产品概述
GGD 型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户的交流 50Hz，额定工作电压 400V，额定工作电流 4000A 的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
型号及其含义
① | 低压成套开关设备 | ④ | 设计序号 1- 分断能力为 15kA 2- 分断能力为 30kA 3- 分断能力为 50kA |
| ② | 电器元件固定安装、固定接线 | ⑤ | 主电路方案代号 |
| ③ | 电力用柜 | ⑥ | 辅助电路方案代号 |
安装条件
> 海拔高度 :≤2000m；
> 环境温度 : 周围空气温度上限 +4C℃，下限 -5℃。24h 以内的平均温度不得高于 +35℃；
> 相对湿度 : 周围空气相对湿度在最高温度为 +400C 时不超过 50%，在较低温度时允许有较大的相对湿度。（例如 +20℃时为 90%）应 考虑到由于温度变化可能会偶然产生凝露的影响；
> 安装场所 : 设备安装时与垂直面的倾斜度不超过 5%。设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
注 : 当上述正常使用条件不能满足使用要求时，由用户与制造厂协商。

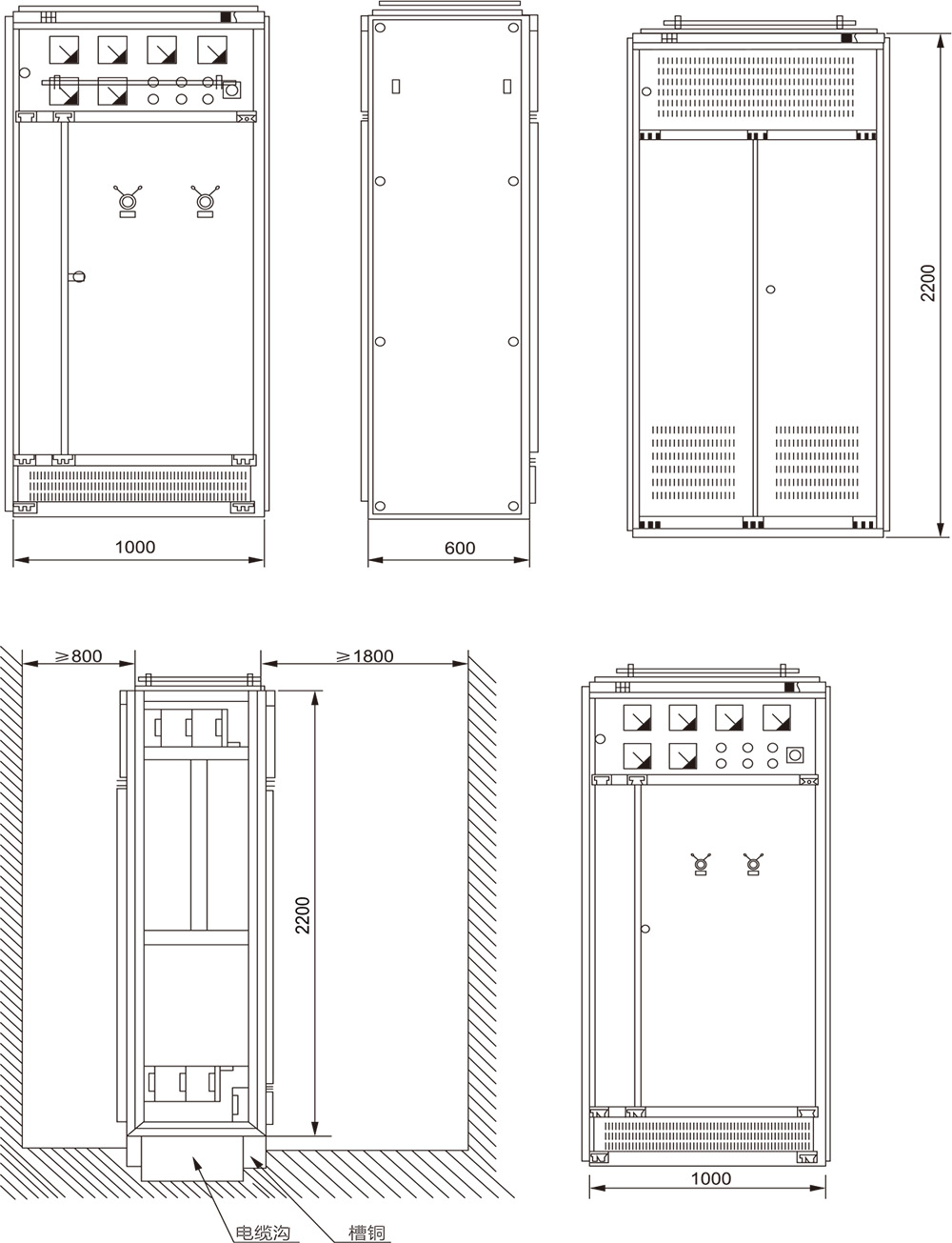

外形尺寸图
| 产品代号 | A | B | C | D |
| GGD 06 | 600 | 600 | 450 | 556 |
| GGD 06A | 600 | 800 | 450 | 756 |
| GGD 08 | 800 | 600 | 650 | 556 |
| GGD 08A | 800 | 800 | 650 | 756 |
| GGD 10 | 1000 | 600 | 850 | 556 |
| GGD 10A | 1000 | 800 | 850 | 756 |
| GGD 12 | 1200 | 800 | 1050 | 756 |
技术参数
| 型号 | 额定电压（V） | 额定电流（A） | 额定短路开断电流（kA） | 额定短时耐受电流（1S）（kA） | 额定峰值耐受电流（kA） | ||
| A | B | C | |||||
| GGD1 | 380 | 1000 | 600(630) | 400 | 15 | 15 | 30 |
| GGD2 | 380 | 1500(1600) | 1000 | 600 | 30 | 30 | 63 |
| GGD3 | 380 | 3150 | 2500 | 2000 | 50 | 50 | 105 |
