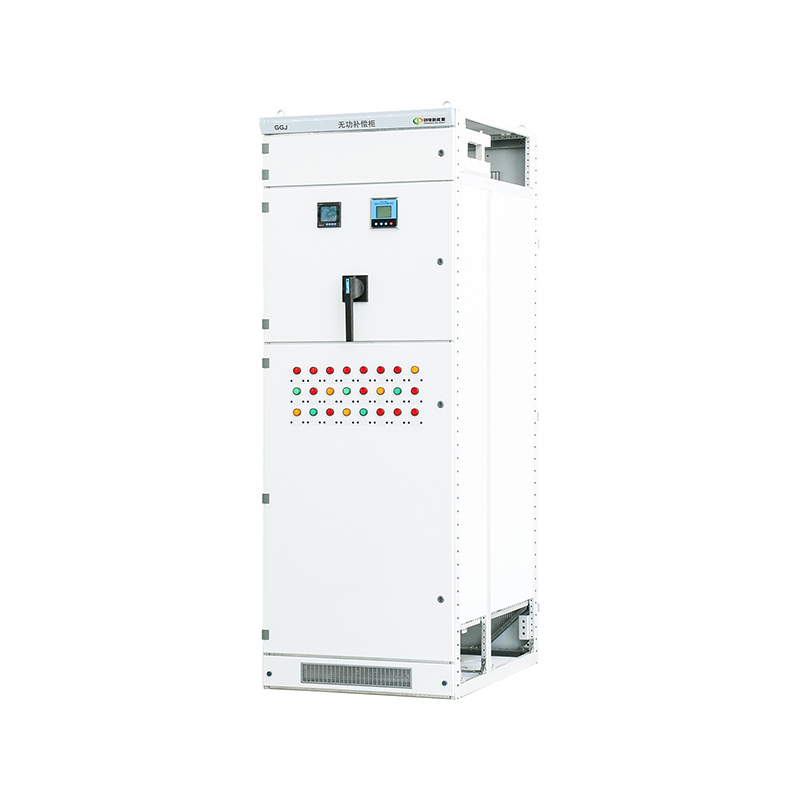

产品概述
由于本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接触器投切电容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动态无功补偿装置。如：工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。
本产品符合：GB/T1 5576-2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。
型号及其含义
| ① | 补偿柜 | ② | 电压等级 230V 400V |
| ③ | 补偿方式 1 为动态补偿、常规可省略 | ④ | 接线方式 D：角型接线 Y 星型接线 |
| ⑤ | 补偿容量 kvar |
使用条件
> 环境温度：-5℃ ~+40℃；
> 环境相对湿度：不超过 90％ (20℃ )；
> 海拔高度：不超过 2000m，在订货时应先注明；
> 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。
产品特点
电网中的感性负载（发电机、扼流圈、变压器、感应式加热器及电焊机等）都会产生不同程度的电滞，即所谓的电感。感性负载具有电压改变方向仍能使电流的方向（如正向）保持一段时间的特性。一旦存在了这种电流与电压之间的相位差，就会产生无功功率，并被反馈到电网中。在交流电网中（50/60Hz），上述过程每秒重复 50 或 60 次，因而一种显而易见的解决方法就是直接将这些感性功率电能（无功功率）通过电容器来暂时存储和释放，从而减少了电网的无功功率交换。
> 通用性能强。该补偿柜可与国内各种任意柜体进行组合，如 MNS、GCK、GGD 等；
> 电容补偿组合方式多样灵活。具有 Y 型补偿方式、△型补偿方式、Y+ △ 1 组合补偿方式；
> 通讯方式多样性。具备 RS-232/485 通讯接口，无线数传模块或 GPRS 模块实行远距离通讯；
> 控制准确安全。实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
> 使用寿命长，在免维护下，使用寿命长达 10 万小时以上。
技术特点
> 自动补偿无功功率，提高功率因数；
> 提高设备效率，节约投资；
> 减少配电线路损耗和变压器损失；
> 改变电压质量，提高供电的可靠性。
技术概要
> 系统电压：AC450V 以下；
> 投切时间：t ≤ 20ms；
> 投入涌流：<25In；
> 额定频率：50Hz±50％；
> 取样电流：0~5A；
> 本机功耗：≤ 15W；
> 灵敏度：100mA。

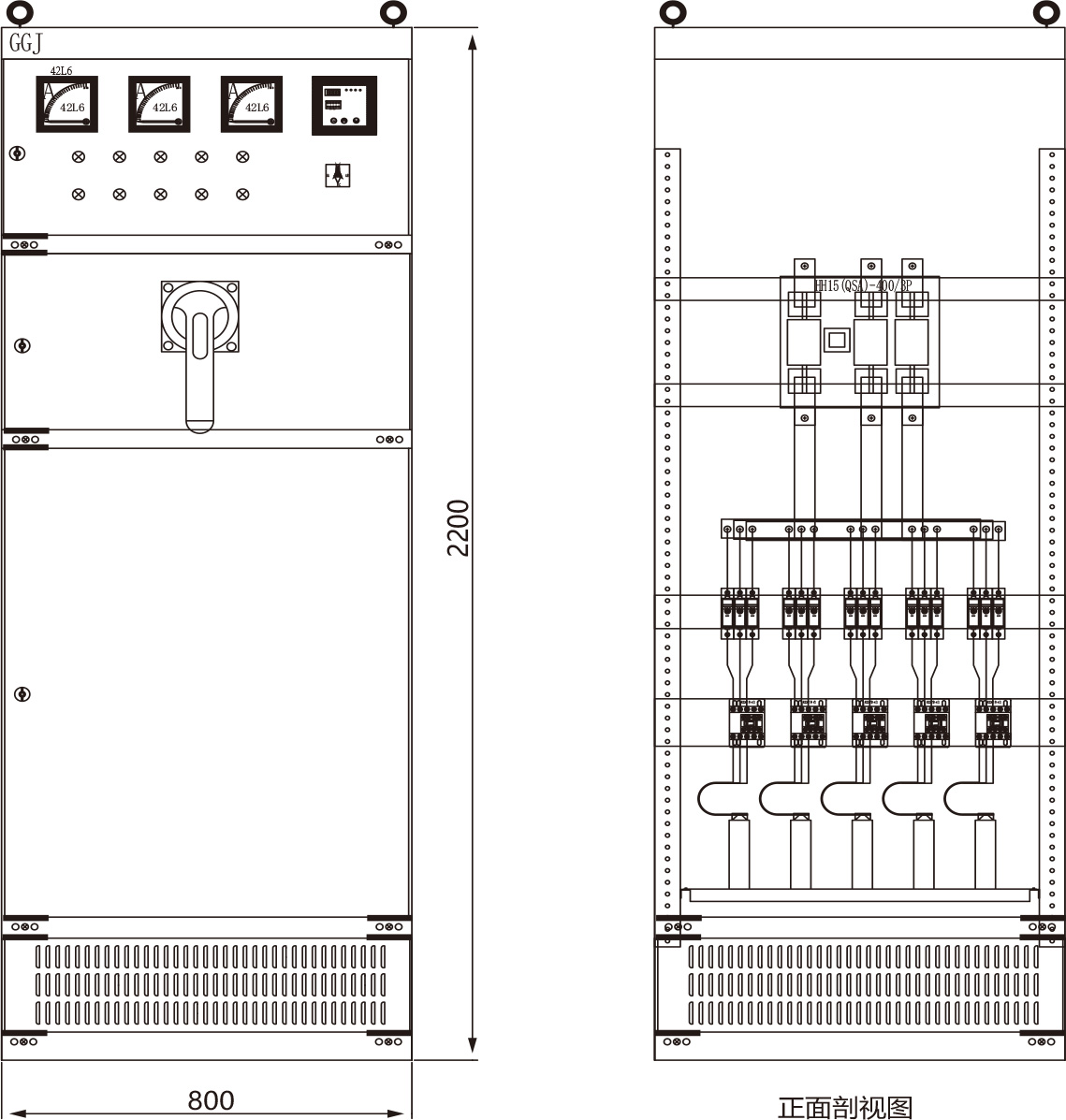

安装尺寸图
订货须知
> 主电路方案图；
> 补偿容量及补偿方式；
> 与产品正常使用条件不相符的须提前说明。
